Lavorare in BIM

Modellazione informativa e interoperabilitá per la topografia, la progettazione di infrastrutture e le costruzioni

Lavorare in BIM per le infrastrutture

Lavorare in BIM significa operare in ambienti collaborativi digitalizzati, dove le informazioni vengono generate, gestite e condivise in base a regole definite per poter essere facilmente reperibili ed utilizzabili da chiunque ne abbia la necessitá.

Un cambio di paradigma

Tre cose per iniziare a lavorare in BIM

Il BIM é una innovazione di processo che interessa ogni singolo soggetto e struttura coinvolta nella filiera delle costruzioni, nessuno é escluso.
Lavorare in BIM é essere parte attiva di un processo di creazione di valore per tutte le parti coinvolte.
Il BIM é la gestione collaborativa di contenuti informativi scambiabili e utilizzabili elettronicamente.
Lavorare in BIM richiede tre cose: un piano di Gestione Informativa (pGI), un responsabile per il coordinamento e una piattaforma software che gestisca sia la modellazione informativa che le attivitá di coordinamento.
Se non sono presenti tutti e tre questi elementi non si sta lavorando in BIM.
Gestire un modello virtuale senza avere un piano di Gestione Informativa o senza il coordinamento con le altre discipline non é lavorare in BIM ma solo realizzare modelli informativi.

Il BIM per le infrastrutture

Una piattaforma per modellare, condividere e verificare

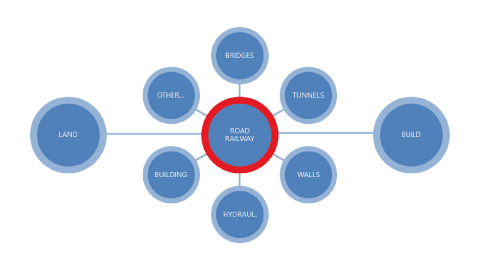

Il BIM per le infrastrutture (strade, autostrade, ponti, tunnel, aeroporti, porti, ferrovie, metropolitane, opere idrauliche, lavori di topografia) presenta caratteristiche molto diverse dal BIM per gli edifici, diversitá che devono essere risolte con strumenti e soluzioni apposite.
Tra le criticitá presenti nel BIM per le infrastrutture troviamo la gestione di modelli molto estesi, la presenza di informazioni non collegate ad oggetti grafici, la progettazione per assi, profili e sezioni, la modellazione principalmente per superfici estruse, la gestione di archivi di grandi dimensioni.
I prodotti SierraSoft basati su piattaforma M3 (SierraSoft Roads e SierraSoft Land) grazie alle loro funzionalitá rispondono alle specifiche esigenze del BIM per le infrastrutture.
Scopri SierraSoft Land >

Scopri SierraSoft Roads >

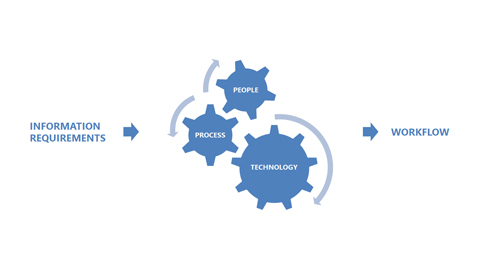

I fondamentali

I tre elementi per lavorare in BIM

Per lavorare in BIM é necessario gestire i tre elementi che sono alla base del BIM e lo fanno funzionare:
Modellazione informativa:
Il BIM é strutturazione delle informazioni.
Le informazioni sono la parte piú importante del BIM, ed é necessario che siano gestite in base alle regole definite nel piano di Gestione Informativa.
La modellazione informativa determina la struttura, il ciclo di vita ed i requisiti di accessibilitá delle informazioni.
Interoperabilitá:
Il BIM é condivisione delle informazioni.
Le informazioni contenute nei modelli informativi devono poter essere scambiate ed utilizzate tra diversi software e attori.
L'interoperabilitá misura la capacitá dei software di scambiare e utilizzare le informazioni condivise.
Analisi e verifica:
Il BIM é coordinamento e controllo delle informazioni.
I modelli informativi devono poter essere analizzati e verificati sia singolarmente che in modalitá aggregata per verificare e validare sia le interferenze che le incongruenze.
I tre elementi per lavorare in BIM

I professionisti

Le tre figure professionali per lavorare in BIM

Le persone sono la chiave di un BIM che funziona, servono competenze BIM specifiche per la progettazione, per la modellazione informativa, per il coordinamento e la gestione dei progetti BIM.
Le figure professionali riconosciute come indispensabili sono:

Modellazione e coordinamento BIM

SierraSoft M3 é la piattaforma per il BIM

Il BIM é un processo di digitalizzazione e richiede l'utilizzo di software per essere realizzato.
Servono strumenti per la modellazione informativa, per la condivisione dei modelli, per l'analisi e la verifica dei modelli.
I modelli informativi devono essere coerenti con procedure, regole e flussi di lavoro definiti.
La piattaforma software M3 presenta tre estensioni appositamente realizzate per il BIM:
Scopri M3 Framework >

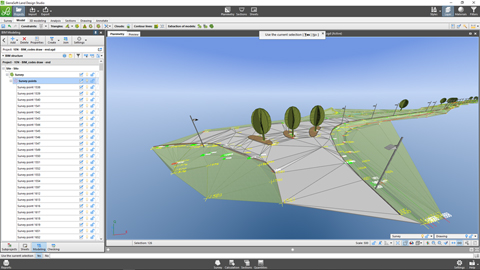

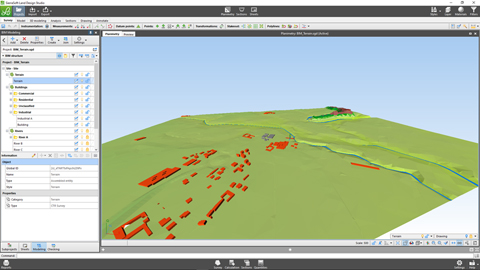

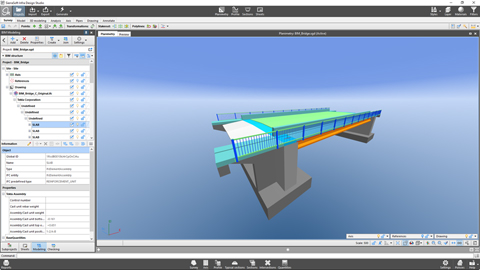

SierraSoft BIM Modeling

Dai struttura alle informazioni

SierraSoft BIM Modeling
Il contenuto informativo dei modelli rappresenta il maggior valore del BIM. I dati dei modelli informativi devono essere: strutturati, coerenti, rielaborabili, relazionati e interoperabili.
Lo scopo della modellazione informativa é la creazione, modifica ed evoluzione di tutte le informazioni utili per dare valore al progetto in tutte le sue fasi: dalla fase esigenziale alla fase di manutenzione.
Con SierraSoft BIM Modeling é possibile:
  • Una strutturazione indipendente, parallela e interconnessa, dei dati del progetto;
  • Creare e modificare le informazioni sia di entitá grafiche che non grafiche;
  • Gestire la compilazione automatica di informazioni legate al progetto;
  • Analizzare i dati BIM del progetto;
  • Ristrutturare, pulire e integrare le informazioni di un modello BIM importato.
SierraSoft BIM Modeling é uno strumento essenziale del BIM Specialist per la creazione e gestione del modello informativo in base al piano di Gestione Informativa.
SierraSoft BIM Modeling é disponibile per SierraSoft Land e SierraSoft Roads come estensione (a pagamento) della Gold Subscription.

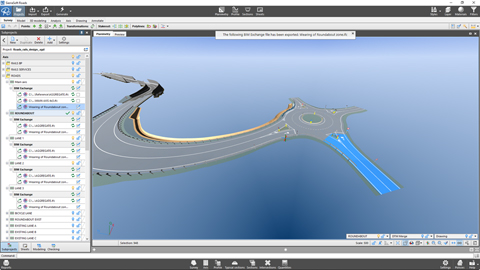

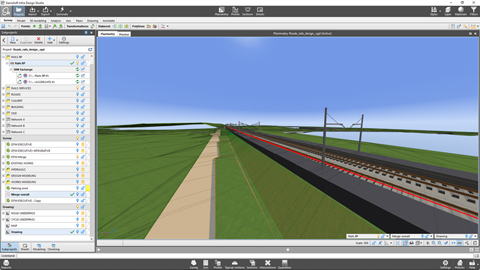

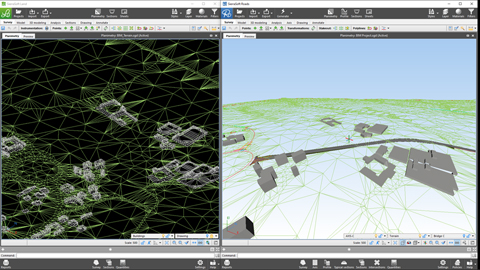

SierraSoft BIM Exchange

Lo scambio in funzione dello scopo

Le informazioni contenute nei modelli devono poter essere scambiate e utilizzate in un ambiente multidisciplinare.
Lo scambio deve sempre tenere conto del contesto e dello scopo della condivisione. Il fornitore dei modelli si interfaccia con il destinatario in base a precise regole definite nel piano di Gestione Informativa.
Con SierraSoft BIM Exchange é possibile:
  • Scambiare le informazioni (importazione/esportazione);
  • Selezionare le informazioni da scambiare sia in importazione che in esportazione;
  • Gestire i formati aperti (IFC 2x3, IFC 4x1 e LandXML);
  • Rimodellare i formati proprietari o aperti (DXF, DWG, IFC 2x3 e IFC 4x1).
  • Mantenere sincronizzate le informazioni scambiate.
SierraSoft BIM Exchange é uno strumento fondamentale sia per il BIM Specialist che per il BIM Coordinator.
SierraSoft BIM Exchange é incluso nelle Gold Subscription di SierraSoft Land e SierraSoft Roads.
SierraSoft BIM Exchange

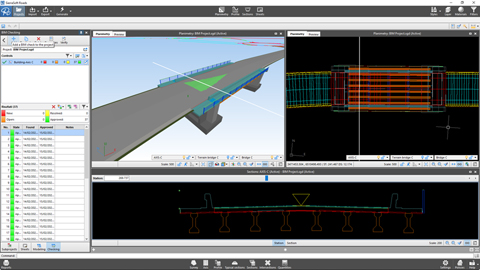

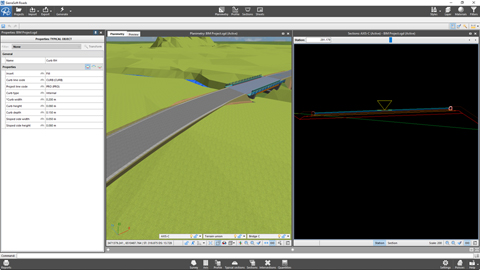

SierraSoft BIM Checking

Analizza e controlla i modelli informativi

SierraSoft BIM Checking
I modelli informativi per essere utilizzati devono soddisfare i requisiti di completezza, trasmissibilitá e congruenza.
Tutti i modelli informativi che riguardano un progetto devono essere coordinati tra loro e verso le regole di riferimento.
Con SierraSoft BIM Checking é possibile:
  • Analizzare e verificare le interferenze (clash detection);
  • Analizzare e verificare le incoerenze informative (model e code checking);
  • Risolvere le interferenze e le incoerenze.
SierraSoft BIM Checking é lo strumento dedicato al BIM Coordinator ma risulta molto utile al BIM Specialist a supporto della creazione di modelli informativi.
SierraSoft BIM Checking non é ancora disponibile. Sará disponibile per SierraSoft Land e SierraSoft Roads come estensione (a pagamento) della Gold Subscription.

La certificazione BIM

Diventa un professionista certificato BIM

Il BIM richiede figure professionali specifiche, competenti e certificate.
L'offerta formativa di SierraSoft include corsi per aiutarti ad acquisire le competenze necessarie per lavorare in BIM e per prepararti agli esami per ottenere la certificazione professionale come esperto BIM.
La certificazione come esperto BIM viene rilasciata da ICMQ in conformitá con la norma UNI 11337 (Gestione digitale dei processi informativi delle costruzioni) e con la norma UNI CEI EN ISO/IEC 17024 (Requisiti generali per gli organismi che eseguono la certificazione delle persone).
SierraSoft é Organismo di Valutazione di ICMQ per la certificazione di figure professionali come BIM Specialist per SierraSoft Roads. In qualitá di Organismo di Valutazione di ICMQ, SierraSoft oltre a gestire la formazione, organizza e gestisce le sessioni di esame per ottenere la certificazione BIM Specialist.
