Producto:

• SierraSoft Infra Design Studio

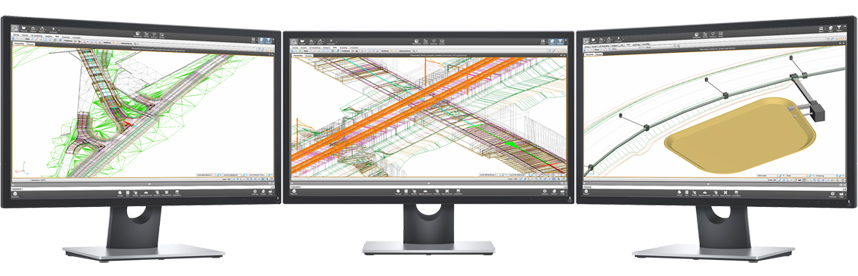

• Software BIM para el proyecto de ferrocarriles, carreteras y hidráulica
• Versión 4.0
• Licencia de uso de software por suscripción

Requisitos del sistema:

• Microsoft® Windows 11 de 64 bits (hasta la versión 24H2), Windows 10 de 64 bits (hasta la versión 22H2).
• Procesador de 2,5 GHz o más rápido.
• 4 GB de RAM mínimo (se recomiendan 8 GB).
• 2 GB de espacio libre en el disco.
• Tarjeta gráfica de 1680x1050 con 16,8 millones de colores (se recomienda 1920x1080 o superior).
• Navegador Microsoft® Edge para Windows.

Características generales

• Plataforma M3 Framework.
• Interfaz ergonómica.
• Barra de herramientas de desplazamiento personalizables.
• Gestión de multi-ventanas, multi-páginas y multi-monitor.
• Modalidades de trabajo normal y a pantalla completa (full screen).
• Línea de comando inteligente.
• Sistema SmartSave para guardar los datos de una manera segura.
• Gestión de unidades de medida internacionales (métricas e imperiales).
• Sistema SmartHelp para aprender durante la utilización.

Idiomas disponibles

• Software: Inglés, Italiano, Español, Portugués, Alemán, Francés.
• Video tutorial: inglés, italiano, español, portugués, alemán, francés.
• Archivos de ejemplo: Italiano.
• Manual de usuario: Inglés, Italiano, Español, Portugués, Alemán, Francés.
• Ayuda en línea: Inglés, Italiano, Español, Portugués, Alemán, Francés.
• SmartHelp: Inglés, Italiano, Español, Portugués, Alemán, Francés.

BIM

• Software: Autoría BIM (creación, modificación y gestión de modelos de información).

• Extensiones: SierraSoft BIM Modeling, SierraSoft BIM Exchange, SierraSoft BIM Checking.

Estándares y servicios openBIM gestionados

• Intercambio datos: IFC 2x3, IFC 4.1, IFC 4.3 (Industry Foundation Classes, dominios: IfcRoad, IfcRail, IfcBridge, IfcMarineFacility, IfcBuilding) gestionado por la extensión de software SierraSoft BIM Exchange.

• Colaboración: BCF (BIM Collaboration Format), solo exportación, gestionado por las extensiones de software SierraSoft BIM Checking Clash y SierraSoft BIM Checking Validation.

• Requisitos de información: IDS (Information Delivery Specifications) gestionado por las extensiones de software SierraSoft BIM Modeling y SierraSoft BIM Checking Validation.

• Diccionario de datos: bSDD (buildingSMART Data Dictionary) gestionado por la extensión de software SierraSoft BIM Modeling.

Otros formatos de intercambio de datos

• LandXML (Land Extensible Markup Language).

• Otros formatos “comunes” o “familiares”.

• Conformidad normativa: SierraSoft Infra Design Studio cumple las normas UNI 11337 e ISO 19650.

Descubre SierraSoft BIM Modeling >



Descubre SierraSoft BIM Exchange >



Descubre SierraSoft BIM Checking >

Sistemas de coordenadas

• Soporte para sistemas de coordenadas basados en el estándar EPSG, configurable según: Área geodésica, Sistema geodésico, Proyección plana, Origen cotas, Datum horizontal, Datum vertical, Rejillas y Geoides.

• Formatos de rejillas gestionados: GR1, GR2, GK1, GK2 (Verto) , NTv2 (National Transformation version 2), NADCON (North American Datum Conversion).

• Formatos de geoides gestionados: GK1, GK2 (Verto), NTv2 (National Transformation version 2), NGS (National Geodetic Survey), GGF (Trimble Grid and Geoid File), GTG (Geodetic TIFF grids).

SIG y datos geoespaciales

• ESRI Shapefile (SHP): Importación con conversión de datos SIG a datos BIM y exportación con conversión de datos BIM a datos SIG.

• Google Maps Platform: Adquisición de mapas / imágenes estáticas a través del servicio Google Static Maps y adquisición de datos de elevación a través del servicio Google Maps Elevation. Se requieren credenciales de Google Key para acceder a los servicios.

• KML y KMZ: Exportación de datos y modelos en formato KML, KMZ para manejar datos geoespaciales en tres dimensiones en el software Google Earth y en el servicio Google Maps.

CAD

• Motor gráfico 3D de elevadas prestaciones.
• CAD 3D completo.
• Inserción de elementos de dibujo (líneas, arcos, textos, bloques, etc.).
• Herramientas para la modificación de los elementos de dibujo (mover, cortar, etc.).
• Herramientas para el análisis del dibujo (distancia, ángulos, etc.).
• Funciones avanzadas para el dibujo y la edición.
• Gestión de subproyectos.

• Gestión de WBS.

• Modalidades de visualización como dibujo y realista.
• Gestión de estilos de dibujo.
• Visualización 3D y perspectiva con sombreado.

Imágenes y fotos

• Gestión de imágenes ráster: carga y visualización.
• Gestión de imágenes georreferenciadas.

• Descarga de mapas desde Google Maps (requiere SierraSoft BIM Exchange).

• Inserción de imágenes en el modelo.

Levantamiento y modelos

• Gestión de archivos de instrumentación topográfica (requiere SierraSoft BIM Exchange).
• Inserción y edición de puntos topográficos.

• Gestión de vínculos libres y de contorno.
• Triangulación vinculada automática.

• Descarga de DTM desde Google Maps (requiere SierraSoft BIM Exchange).

• Creación de curvas de nivel
• Unión de los triángulos de un modelo con los modelos de los ejes.
• Visualización según la escala de colores de las cotas de los triángulos del modelo.

Nubes de puntos

• Visualización de las nubes de puntos.
• Dibujo directo en las nubes de puntos.
• Gestión de múltiples nubes de forma simultánea.
• Extracción de secciones a partir de nubes en tiempo real.

• Gestión de nubes de puntos originadas a partir de sistemas de escáneres láser, lidar, Mobile Mapping y drones (UAV/ABR).

• Conversión a partir de diversos formatos (LAS, XYZ, PTS, XCF, E57, DEM GeoTIFF, etc.) con el software “SierraSoft Mass Data Converter”.

Eje ferrocarril

• Definición del eje planimétrico: rectilíneas, curvas circulares, clotoides, parábolas cúbicas.
• Control normativo de los elementos planimétricos integrado.
• Gestión de las polilíneas de planimetría.
• Herramienta de extracción de la polilínea de planimetría.
• Gestión de la planimetría del trazado mediante estilos personalizables.

Eje carretera

• Definición del eje planimétrico: rectilíneas, curvas circulares, clotoides.
• Control normativo de los elementos planimétricos integrado.
• Gestión de las polilíneas de planimetría.
• Herramienta de extracción de la polilínea de planimetría.
• Diagrama de las velocidades.
• Control normativo del diagrama de la velocidad.
• Gestión de la planimetría del trazado mediante estilos personalizables.

Eje hidráulico

• Definición del eje planimétrico: rectilíneas, curvas circulares.
• Gestión de las polilíneas de planimetría.
• Herramienta de extracción de la polilínea de planimetría.

Perfil ferrocarril

• Definición rasante: niveletas, acuerdos circulares, acuerdos parabólicos.
• Control normativo de los elementos altimétricos integrado.
• Gestión de la guitarra del perfil mediante estilos personalizables.
• Gestión de las polilíneas de perfil.
• Extracción de las polilíneas de perfil mediante estilos personalizables.

Perfil carretera

• Definición rasante: niveletas, acuerdos circulares, acuerdos parabólicos.
• Control normativo de los elementos altimétricos integrado.
• Gestión de la guitarra del perfil mediante estilos personalizables.
• Gestión de las polilíneas de perfil.
• Extracción de las polilíneas de perfil mediante estilos personalizables.

Perfil hidráulico

• Definición del eje altimétrico.
• Gestión de la guitarra del perfil mediante estilos personalizables.
• Gestión de las polilíneas de perfil.
• Extracción de las polilíneas de perfil mediante estilos personalizables.

Intersecciones de carreteras

• Gestión automática de intersecciones a nivel (cruces, glorietas, etc.).
• Gestión automática de intersecciones de carril (intercambiadores, rampas, etc.).
• Definición de esquemas de intersecciones a nivel personalizados.
• Definición personalizada de peraltes en las intersecciones a nivel.
• Modificación gráfica de las zonas de intersección.

Plataformas tipo ferrocarriles

• Gestión por progresiva de las plataformas del trazado.
• Gestión por progresiva de las zonas de generación de la planimetría de proyecto.
• Generación total y parcial de la planimetría de proyecto.
• Gestión por progresiva de las características predefinidas y personalizadas de las plataformas.
• Cálculo automático de los peraltes conforme a la normativa.
• Gestión personalizada por curva y por progresiva de los peraltes.
• Definición de plataformas tipo personalizadas.
• Extenso archivo de objetos paramétricos para definir las plataformas tipo.

Plataformas tipo carreteras

• Gestión por progresiva de las plataformas del trazado.
• Gestión por progresiva de las zonas de generación de la planimetría de proyecto.
• Generación total y parcial de la planimetría de proyecto.
• Gestión por progresiva de las características predefinidas y personalizadas de las plataformas (anchura calzadas, arcenes, pendientes taludes, etc.).
• Cálculo automático de los peraltes conforme a la normativa.
• Gestión personalizada por curva y por progresiva de los peraltes.
• Cálculo automático conforme a la normativa de los sobreanchos.
• Gestión personalizada por curva y por progresiva de los sobreanchos.
• Definición de plataformas tipo personalizadas.
• Extenso archivo de objetos paramétricos para definir las plataformas tipo.

Plataformas tipo hidráulicas

• Gestión por progresiva de las plataformas del trazado.
• Gestión por progresiva de las zonas de generación de la planimetría de proyecto.
• Generación total y parcial de la planimetría de proyecto.
• Gestión por progresiva de las características predefinidas y personalizadas de las plataformas.
• Definición de plataformas tipo personalizadas.
• Extenso archivo de objetos paramétricos para definir las plataformas tipo.

Secciones ferrocarriles

• Inserción manual de las secciones.
• Visualización dinámica de las secciones.
• Gestión por progresiva de la inserción automática de las secciones.
• Gestión por progresiva de las zonas de generación de las secciones.
• Gestión por progresiva de los parámetros de extracción de las secciones.
• Gestión por progresiva de los parámetros de cálculo de las áreas y los volúmenes.
• Gestión de la guitarra de las secciones mediante estilos personalizables.
• Gestión de las polilíneas de la sección.
• Extracción de las polilíneas de la sección mediante estilos personalizables.
• Cálculo de las secciones del terreno: a partir de un modelo en triángulos, líneas de ruptura y nubes de puntos.
• Cálculo de áreas y volúmenes mediante estilos personalizables.

Secciones carreteras

• Inserción manual de las secciones.
• Visualización dinámica de las secciones.
• Gestión por progresiva de la inserción automática de las secciones.
• Gestión por progresiva de las zonas de generación de las secciones.
• Gestión por progresiva de los parámetros de extracción de las secciones.
• Gestión por progresiva de los parámetros de cálculo de las áreas y los volúmenes.
• Gestión de la guitarra de las secciones mediante estilos personalizables.
• Gestión de las polilíneas de la sección.
• Extracción de las polilíneas de la sección mediante estilos personalizables.
• Cálculo de las secciones del terreno: a partir de un modelo en triángulos, líneas de ruptura y nubes de puntos.
• Cálculo de áreas y volúmenes mediante estilos personalizables.

Secciones hidráulicas

• Inserción manual de las secciones.
• Visualización dinámica de las secciones.
• Gestión por progresiva de la inserción automática de las secciones.
• Gestión por progresiva de las zonas de generación de las secciones.
• Gestión por progresiva de los parámetros de extracción de las secciones.
• Gestión por progresiva de los parámetros de cálculo de las áreas y los volúmenes.
• Gestión de la guitarra de las secciones mediante estilos personalizables.
• Gestión de las polilíneas de la sección.
• Extracción de las polilíneas de la sección mediante estilos personalizables.
• Cálculo de las secciones del terreno: a partir de un modelo en triángulos, líneas de ruptura y nubes de puntos.
• Cálculo de áreas y volúmenes mediante estilos personalizables.

Normativa ferrocarril

• Entorno dedicado para la definición de las normativas.
• Personalización de las normativas.
• Verificación de los controles normativos.

• Librería de normativas de ferrocarriles de referencia.

Normativas presentes:

• ITA - RFI - Tracciati ferroviari AV/AC
• ITA - RFI - Tracciati ferroviari fino a 200 km/h
• ITA - RFI - Tracciati ferroviari da 200 km/h a 250 km/h
• ITA - RFI - Tracciati ferroviari AV/AC 2023
• ITA - RFI - Tracciati ferroviari fino a 200 km/h 2023
• ITA - RFI - Tracciati ferroviari da 200 km/h a 250 km/h 2023

Normativa carretera

• Entorno dedicado para la definición de las normativas.
• Personalización de las normativas.
• Verificación de los controles normativos.
• Integración de los controles normativos con los elementos planimétricos y altimétricos.

• Librería de normativas de carreteras de referencia.

Normativas presentes:

• BR - Manual de Projeto Geométrico de Rodovias Rurais 1999
• BR - Manual de Projeto Geométrico de Travessias Urbanas 2010
• DEU - Richtlinien für die Anlage von Straßen, RAS 1995
• ESP - Instrucción de Carreteras, Norma 3.1-IC 2000
• ESP - Instrucción de Carreteras, Norma 3.1-IC 2016
• FRA - ICTAAL, Instruction sur les Conditions Techniques d'Aménagement des Autoroutes de Liaison, Octobre 1985
• FRA - Aménagement des Routes Principal, Ministére de l'Equipement Direction des Routes, 1994
• FRA - ICTAAL, Instruction sur les Conditions Techniques d'Aménagement des Autoroutes de Liaison, Circulaire du 12 Décembre 2000
• FRA - ICTAVRU, Instruction sur les Conditions Techniques d'Aménagement des Voies Rapides Urbaines, 2009
• ITA - Normativa intersezioni 2006 - Italia
• ITA - Normativa stradale 2002 - Italia
• OMN - Oman Highway Design Standards 2010 - Sultanate of Oman
• PRT - Norma de traçado 1994 - Portugal
• USA - Geometric Design of Highways and Streets 2004 - Imperial
• USA - Geometric Design of Highways and Streets 2004 - Metric
• USA - Geometric Design of Highways and Streets 2011 - Imperial
• USA - Geometric Design of Highways and Streets 2011 - Metric
• GRC - Οδηγίες Μελετών Οδικών Έργων, ΟΜΟΕ 2001

Replanteo

• Gestión del replanteo del eje y de los elementos de la sección.

• Exportación para el replanteo y el machine control.

Cantidades y costes

• Gestión de las cantidades por cómputo y costes a partir de secciones y entidades.

• Gestión de cantidades y costes para WBS.

Compatibilidad

• Importación y exportación de archivos SierraSoft Geomatics Suite (.PST).

• Importación y exportación de archivos AutoCAD de Autodesk® (.DXF, .DWG).

Contacta con el equipo de ventas para un presupuesto >
