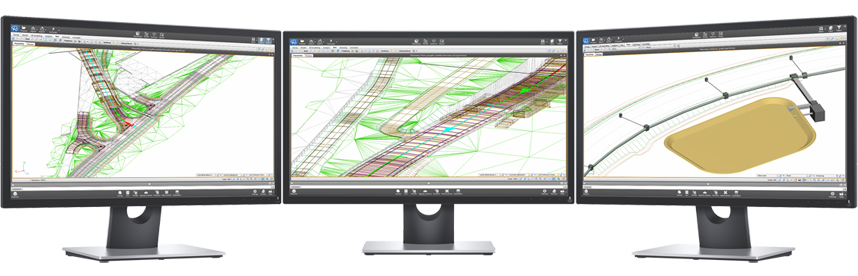

Software BIM per la progettazione stradale e idraulica

Prodotto:

• SierraSoft Roads Design Studio

• Software BIM per la progettazione stradale e idraulica

• Versione 5.0

• Licenza d'uso software in abbonamento

Requisiti di sistema:

• Microsoft® Windows 11 a 64 bit (fino alla versione 26H1), Windows 10 a 64 bit (fino alla versione 22H2).

• Processore da 2,5 GHz o più veloce.

• 4 GB di RAM Minima (8 GB consigliati).

  <

• 2 GB di spazio libero sul disco.

• Scheda grafica 1680x1050 con 16,8 milioni di colori (1920x1080 o superiore consigliati).

• Browser Windows Microsoft® Edge.

Caratteristiche generali

• Piattaforma M3 Framework.

• Interfaccia ergonomica.

• Barra degli strumenti a scorrimento personalizzabile.

• Gestione multi finestre, multi pagine e multi monitor.

• Modalità di lavoro normale e tutto schermo (full screen).

• Riga di comando intelligente.

• Sistema SmartSave di salvataggio sicuro dei dati.

• Gestione unità di misura internazionali (metriche e imperiali).

• Sistema SmartHelp per l'apprendimento durante l'utilizzo.

Lingue disponibili

• Software: Inglese, Italiano, Spagnolo, Portoghese, Tedesco, Francese.

• Video tutorial: Inglese, Italiano, Spagnolo, Portoghese, Tedesco, Francese.

• File di esempio: Italiano.

• Manuale d'uso: Inglese, Italiano, Spagnolo, Portoghese, Tedesco, Francese.

• Help in linea: Inglese, Italiano, Spagnolo, Portoghese, Tedesco, Francese.

• SmartHelp: Inglese, Italiano, Spagnolo, Portoghese, Tedesco, Francese.

BIM

• Software: BIM authoring (creazione, modifica e gestione dei modelli informativi).

• Estensioni: SierraSoft BIM Modeling, SierraSoft BIM Exchange, SierraSoft BIM Checking.

Standard e servizi openBIM gestiti

• Scambio dati: IFC 2x3, IFC 4.1, IFC 4.3 (Industry Foundation Classes, domini: IfcRoad, IfcRail, IfcBridge, IfcMarineFacility, IfcBuilding) gestito dall'estensione software SierraSoft BIM Exchange.

• Collaborazione: BCF (BIM Collaboration Format), solo esportazione, gestito dalle estensioni software SierraSoft BIM Checking Clash e SierraSoft BIM Checking Validation.

• Requisiti informativi: IDS (Information Delivery Specifications) gestito dalle estensioni software SierraSoft BIM Modeling e SierraSoft BIM Checking Validation.

• Dizionario dei dati: bSDD (buildingSMART Data Dictionary) gestito dall'estensione software SierraSoft BIM Modeling.

SierraSoft Roads Design Studio produce dati compatibili con qualsiasi Common Data Environment (CDE): da Autodesk Construction Cloud a Bentley ProjectWise, da Trimble Connect a soluzioni italiane. Il formato BCF garantisce la gestione delle segnalazioni BIM in modo aperto e trasparente, senza dipendenze da piattaforme proprietarie.
Altri formati di scambio dati
• LandXML (Land Extensible Markup Language).

• Altri formati “comuni” o “familiari”.

• Conformità normativa: SierraSoft Roads Design Studio è conforme alle norme UNI 11337 e ISO 19650.

Digital twin, esportazioni per cantiere e integrazione machine control

Sistemi di coordinate

• Supporto per sistemi di coordinate basati su standard EPSG, configurabili in base a: Area geodetica, Sistema geodetico, Proiezione piana, Origine quote, Datum orizzontale, Datum verticale, Grigliati e Geoidi.

• Formati di grigliati gestiti: GR1, GR2, GK1, GK2 (Verto) , NTv2 (National Transformation version 2), NADCON (North American Datum Conversion).

• Formati di geoidi gestiti: GK1, GK2 (Verto), NTv2 (National Transformation version 2), NGS (National Geodetic Survey), GGF (Trimble Grid and Geoid File), GTG (Geodetic TIFF grids).

GIS e dati geospaziali

• ESRI Shapefile (SHP): Importazione con conversione dati GIS in dati BIM ed esportazione con conversione dati BIM in dati GIS.

• Google Maps Platform: Acquisizione di mappe / immagini statiche tramite il servizio Google Static Maps e acquisizione dei dati altimetrici tramite il servizio Google Maps Elevation. Per accedere ai servizi è necessario essere in possesso delle credenziali Google Key.

• KML e KMZ: Esportazione dei dati e modelli nel formato KML, KMZ per gestire dati geospaziali in tre dimensioni nel software Google Earth e nel servizio Google Maps.

CAD

• Motore grafico 3D ad alte prestazioni.

• CAD 3D completo.

• Inserimento elementi di disegno (linee, archi, testi, blocchi ecc.).

• Utilità per la modifica degli elementi di disegno (sposta, taglia, ecc.).

• Utilità per l'analisi del disegno (distanza, angoli, ecc.).

• Funzioni avanzate per il disegno e l'editing.

• Gestione sottoprogetti.

• Gestione WBS.

• Modalità di visualizzazione disegno e realistica.

• Gestione stili di disegno.

• Visualizzazione 3D e prospettiva con ombreggiatura.

Immagini e foto

• Gestione immagini raster: caricamento e visualizzazione.

• Gestione immagini georeferenziate.

• Scaricamento mappe da Google Maps (richiede SierraSoft BIM Exchange).

• Inserimento immagini su modello.

Rilievo e modelli

• Gestione file strumentazione topografica (richiede SierraSoft BIM Exchange).

• Inserimento ed editazione punti topografici.

• Gestione vincoli liberi e di contorno.

• Triangolazione vincolata automatica.

• Scaricamento DTM da Google Maps (richiede SierraSoft BIM Exchange).

• Generazione curve di livello

• Unione dei triangoli di un modello con i modelli degli assi.

• Visualizzazione in base alla scala di colori delle quote dei triangoli del modello.

Nuvole di punti

• Visualizzazione delle nuvole di punti.

• Disegno diretto sulle nuvole di punti.

• Gestione di più nuvole simultaneamente.

• Estrazione di profili e sezioni da nuvole in tempo reale.

• Gestione di nuvole di punti originate da sistemi laser scanner, lidar, Mobile Mapping e da droni (UAV/ APR).

• Conversione da diversi formati (LAS, XYZ, PTS, XCF, E57, DEM GeoTIFF, ecc.) con software “SierraSoft Mass Data Converter”.

Asse stradale

• Definizione asse planimetrico: rettifili, raccordi circolari, clotoidi.

• Controllo normativo degli elementi planimetrici integrato.

• Gestione polilinee di planimetria.

• Utilità di estrazione delle polilinea di planimetria.

• Diagramma delle velocità.

• Controllo normativo diagramma delle velocità.

• Gestione planimetria di tracciamento tramite stili personalizzabili.

Asse idraulico

• Definizione asse planimetrico: rettifili, raccordi circolari.

• Gestione polilinee di planimetria.

• Utilità di estrazione delle polilinea di planimetria.

Profilo stradale

• Definizione asse altimetrico: livellette, raccordi circolari, raccordi parabolici.

• Controllo normativo degli elementi altimetrici integrato.

• Gestione cartiglio profilo tramite stili personalizzabili.

• Gestione polilinee di profilo.

• Estrazione polilinee di profilo da stili personalizzabili.

Profilo idraulico

• Definizione asse altimetrico.

• Gestione cartiglio profilo tramite stili personalizzabili.

• Gestione polilinee di profilo.

• Estrazione polilinee di profilo da stili personalizzabili.

Intersezioni stradali

• Gestione automatica intersezioni a raso (incroci, rotatorie, ecc.).

• Gestione automatica intersezioni a corsia (svincoli, rampe, ecc.).

• Definizione di schemi intersezioni a raso personalizzate.

• Definizione personalizzata sopraelevazioni nelle intersezioni a raso.

• Modifica grafica delle zone d'intersezione.

Piattaforme stradali

• Gestione per progressiva delle piattaforme del tracciato.

• Gestione per progressiva delle zone di generazione della planimetria di progetto.

• Generazione completa e parziale della planimetria di progetto.

• Gestione per progressiva delle caratteristiche predefinite e personalizzate delle piattaforme (larghezze carreggiate, banchine, pendenze scarpate, ecc.).

• Calcolo automatico da normativa delle sopraelevazioni.

• Gestione personalizzata per curva e per progressiva delle sopraelevazioni.

• Calcolo automatico da normativa degli allargamenti.

• Gestione personalizzata per curva e per progressiva degli allargamenti.

• Definizione piattaforme tipo personalizzate.

• Ampio archivio di oggetti parametrici per la definizione delle piattaforme tipo.

Piattaforme idrauliche

• Gestione per progressiva delle piattaforme del tracciato.

• Gestione per progressiva delle zone di generazione della planimetria di progetto.

• Generazione completa e parziale della planimetria di progetto.

• Gestione per progressiva delle caratteristiche predefinite e personalizzate delle piattaforme.

• Definizione piattaforme tipo personalizzate.

• Ampio archivio di oggetti parametrici per la definizione delle piattaforme tipo.

Sezioni stradali

• Inserimento manuale delle sezioni.

• Visualizzazione sezioni dinamica.

• Gestione per progressiva dell'inserimento automatico delle sezioni.

• Gestione per progressiva delle zone di generazione delle sezioni.

• Gestione per progressiva dei parametri di estrazione delle sezioni.

• Gestione per progressiva dei parametri di calcolo delle aree e dei volumi.

• Gestione cartiglio sezioni tramite stili personalizzabili.

• Gestione polilinee di sezione.

• Estrazione polilinee di sezione da stili personalizzabili.

• Calcolo sezioni del terreno: da modello a triangoli, linee di discontinuità e nuvole di punti.

• Calcolo aree e volumi da stili personalizzabili.

Sezioni idrauliche

• Inserimento manuale delle sezioni.

• Visualizzazione sezioni dinamica.

• Gestione per progressiva dell'inserimento automatico delle sezioni.

• Gestione per progressiva delle zone di generazione delle sezioni.

• Gestione per progressiva dei parametri di estrazione delle sezioni.

• Gestione per progressiva dei parametri di calcolo delle aree e dei volumi.

• Gestione cartiglio sezioni tramite stili personalizzabili.

• Gestione polilinee di sezione.

• Estrazione polilinee di sezione da stili personalizzabili.

• Calcolo sezioni del terreno: da modello a triangoli, linee di discontinuità e nuvole di punti.

• Calcolo aree e volumi da stili personalizzabili.

Normativa stradale

• Ambiente dedicato per la definizione delle normative.

• Personalizzazione delle normative.

• Verifica dei controlli normativi.

• Integrazione dei controlli normativi con gli elementi planimetrici e altimetrici.

• Libreria di normative stradali di riferimento.

Picchettamento

• Gestione del picchettamento dell'asse e degli elementi di sezione.

• Esportazione per il picchettamento e il machine control.

Quantità e costi

• Gestione quantità per computo e costi da sezioni e da entità.

• Gestione quantità e costi per WBS.

Compatibilità

• Importazione ed esportazione file SierraSoft Geomatics Suite (.PST).

• Importazione ed esportazione file AutoCAD di Autodesk® (.DXF, .DWG).
