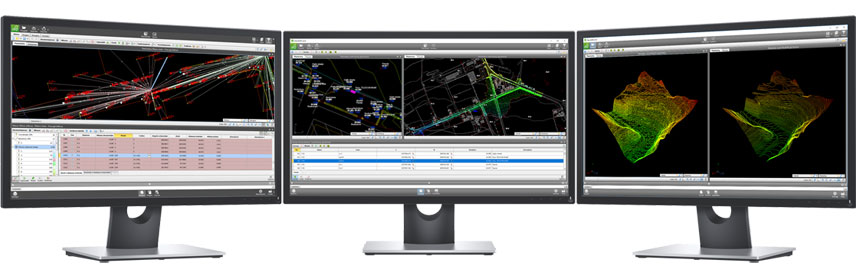

Software BIM para cálculo, modelação 3D e análise topográfica

Produto:

• SierraSoft Land Design Studio

• Software BIM para cálculo, modelação 3D e análise topográfica

• Versão 4.0

• Licença de uso de software por subscrição

Requisitos de sistema:

• Microsoft® Windows 11 de 64 bit (até à versão 26H1), Windows 10 de 64 bit (até à versão 22H2).

• Processador de 2,5 GHz ou mais rápido.

• 4 GB de RAM no mínimo (8 GB recomendado).

  <

• 2 GB de espaço livre em disco.

• Placa gráfica de 1680x1050 com 16,8 milhões de cores (1920x1080 ou superior recomendada).

• Navegador Microsoft® Edge para Windows.

Características gerais

• Plataforma M3 Framework.

• Interface ergonómica.

• Barra de ferramentas de rolagem personalizável.

• Gestão de multijanelas, multipáginas e de multimonitores.

• Modo de trabalho normal e ecrã inteiro (full screen).

• Linha de comandos inteligente.

• Sistema SmartSave de armazenamento de dados seguro.

• Gestão de unidades de medida internacionais (métricas e imperiais).

• Sistema SmartHelp para aprendizagem durante a utilização.

Idiomas disponíveis

• Software: inglês, italiano, espanhol, português, alemão, francês.

• Vídeo tutorial: inglês, italiano, espanhol, português, alemão, francês.

• Ficheiros de exemplo: italiano.

• Manual de utilização: inglês, italiano, espanhol, português, alemão, francês.

• Ajuda online: inglês, italiano, espanhol, português, alemão, francês.

• SmartHelp: inglês, italiano, espanhol, português, alemão, francês.

BIM

• Software: Autoria BIM (criação, edição e gestão de modelos de informação).

• Extensões: SierraSoft BIM Modeling, SierraSoft BIM Exchange, SierraSoft BIM Checking.

Standards e serviços openBIM geridos

• Troca dados: IFC 2x3, IFC 4.1, IFC 4.3 (Industry Foundation Classes, domínios: IfcRoad, IfcRail, IfcBridge, IfcMarineFacility, IfcBuilding) gerido pela extensão de software SierraSoft BIM Exchange.

• Colaboração: BCF (BIM Collaboration Format), somente exportação, gerido pelas extensões de software SierraSoft BIM Checking Clash e SierraSoft BIM Checking Validation.

• Requisitos de informações: IDS (Information Delivery Specifications) gerido pelas extensões de software SierraSoft BIM Modeling e SierraSoft BIM Checking Validation.

• Dicionário de dados: bSDD (buildingSMART Data Dictionary) gerido pela extensão do software SierraSoft BIM Modeling.

SierraSoft Land Design Studio produces data compatible with any Common Data Environment (CDE): from Autodesk Construction Cloud to Bentley ProjectWise, from Trimble Connect to Italian solutions. The BCF format ensures open and transparent BIM issue management, free from dependencies on proprietary platforms.
Outros formatos de troca de dados
• LandXML (Land Extensible Markup Language).

• Outros formatos “comuns” ou “familiares”.

• Conformidade normativa: SierraSoft Land Design Studio cumpre as normas UNI 11337 e ISO 19650.

Digital twins, export construction sites and machine control integration

Sistemas de coordenadas

• Suporte para sistemas de coordenadas baseados nos standards EPSG, configuráveis de acordo com: Área geodésica, Sistema geodésico, Projeção plana, Origem cotas, Datum horizontal, Datum vertical, Grelhas e Geoides.

• Formatos de grelhas geridos: GR1, GR2, GK1, GK2 (Verto) , NTv2 (National Transformation version 2), NADCON (North American Datum Conversion).

• Formatos geóides geridos: GK1, GK2 (Verto), NTv2 (National Transformation version 2), NGS (National Geodetic Survey), GGF (Trimble Grid and Geoid File), GTG (Geodetic TIFF grids).

SIG e dados geoespaciais

• ESRI Shapefile (SHP): Importação com conversão de dados SIG para dados BIM e exportação com conversão de dados BIM para dados SIG.

• Google Maps Platform: Aquisição de mapas / imagens estáticas através do serviço Google Static Maps e aquisição de dados de elevação através do serviço Google Maps Elevation. São necessárias credenciais Google Key para aceder aos serviços.

• KML e KMZ: Exportação de dados e modelos em formato KML e KMZ para tratar dados geoespaciais em três dimensões no software Google Earth e no serviço Google Maps.

CAD

• Motor gráfico 3D de alto desempenho.

• CAD 3D completo.

• Inserção de elementos de desenho (linhas, arcos, textos, blocos, etc.).

• Ferramenta para alterar os elementos de desenho (mover, cortar, etc.).

• Ferramenta para a análise do desenho (distância, ângulos, etc.).

• Funções avançadas para desenho e edição.

• Gestão de subprojectos.

• Gestão WBS.

• Modos de visualização de desenho e realista.

• Gestão de estilos de desenho.

• Visualização 3D e em perspetiva com sombreado.

Imagens e fotos

• Gestão de imagens de varredura: carregamento e visualização.

• Gestão de imagens georreferenciadas.

• Download de mapas do Google Maps (requer SierraSoft BIM Exchange).

• Inserção de imagens sobre o modelo.

Levantamento

• Ler e escrever ficheiros de instrumentação topográfica.

• Gestão medição da estação total e GPS.

• Gestão das medidas para alinhamentos e esquadros.

• Gestão de marcos cadastrais.

• Cálculo Levantamento e compensação poligonais.

• Compensação de redes por mínimos quadrados.

• Nivelação.

• Criação de medidas/linhas de base em pontos existentes.

• Inserir e editar pontos topográficos.

• Funções avançadas para a gestão de pontos topográficos.

• COGO (ferramenta topográfica e geométrica para criar novos pontos).

• Descrição e símbolos de pontos através de códigos.

• Desenho automático por códigos.

• Transformação de coordenadas com ou sem variação de escala, afim.

• Transformação avançada de coordenadas.

• Transformação das coordenadas do sistema Cassini para o sistema Gauss-Boaga e vice versa.

• Transformação de coordenadas entre Mapa-Mapa, Geodésicas-Mapa, Geodésicas-Geodésicas.

Modelos

• Gestão de restrições livres e contornos.

• Triangulação automática em pontos e linhas de descontinuidade.

• Download de MDT do Google Maps (requer SierraSoft BIM Exchange).

• Funções avançadas para a gestão de modelos em triângulos.

• Gestão de curvas de nível.

• União de modelos.

• Visualização de acordo com a escala de cores das cotas dos triângulos do modelo.

• Gestão de partilha.

• Cálculo de volumes de cota fixa.

• Cálculo de volumes por aplanamento sem compensação.

• Cálculo de volumes por aplanamento com compensação.

• Cálculo de volumes por a intersecção de modelos.

• Cálculo de volumes por polilinha.

• Visualização e impressão de volumes calculados.

• Extracção e gestão dos perímetros dos modelos.

Nuvens de pontos

• Visualização das nuvens de pontos.

• Desenho direto sobre nuvens de pontos.

• Gestão simultânea de várias nuvens.

• Triangulação automática de nuvens de pontos com diferentes densidades.

• Extracção de secções de nuvens em tempo real.

• Gestão de nuvens de pontos provenientes de sistemas de scanner a laser, lidar, mapeamento móvel e drones (UAV / APR).

• Conversão de vários formatos (LAS, XYZ, PTS, XCF, E57, DEM GeoTIFF, etc.) com o software “SierraSoft Mass Data Converter”.

Projecto 3D

• Criação de taludes entre polilinhas.

• Criação de taludes por inclinação, cota final, largura ou altura.

• Criação de taludes horizontais e verticais.

• Criação de taludes com extensão ao DTM.

• Offset de polilinhas com cota especificada ou com cota múltipla.

• Gestão automática de inclinações para aterro e de escavação.

Secções

• Inserção manual das secções.

• Visualização de secções dinâmicas.

• Gestão de faixas de secções por meio de estilos personalizáveis.

• Gestão de polilinhas de secção.

• Extracção de polilinhas de secção por estilos personalizáveis.

• Cálculo das secções do terreno: de modelos em triângulos, linhas de descontinuidade, pontos e nuvens de pontos.

• Cálculo de áreas e volumes por secções.

• Cálculo de áreas e volumes por estilos personalizáveis.

Quantidade e custos

• Gestão de quantidades para cálculo e custos por secções, modelos e entidades.

• Gestão de quantidades e os custos por WBS.

Compatibilidade

• Importação e exportação de ficheiros Geomatics Suite (.PST).

• Importação e exportação de ficheiros AutoCAD Autodesk® (.DXF, .DWG).
