Software BIM para o projecto de estradas e autoestradas

Produto:

• SierraSoft Roads

• Software BIM para o projecto de estradas e autoestradas

• Versão 12.0

• Licença de uso de software por subscrição

Requisitos de sistema:

• Microsoft® Windows 11 de 64 bit (até à versão 26H1), Windows 10 de 64 bit (até à versão 22H2).

• Processador de 2,5 GHz ou mais rápido.

• 4 GB de RAM no mínimo (8 GB recomendado).

  <

• 2 GB de espaço livre em disco.

• Placa gráfica de 1680x1050 com 16,8 milhões de cores (1920x1080 ou superior recomendada).

• Navegador Microsoft® Edge para Windows.

Características gerais

• Plataforma M3 Framework.

• Interface ergonómica.

• Barra de ferramentas de rolagem personalizável.

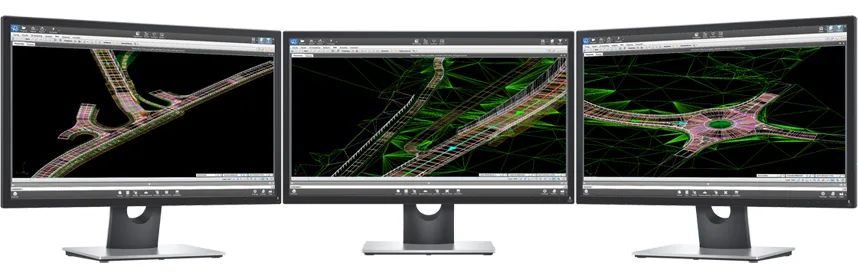

• Gestão de multijanelas, multipáginas e de multimonitores.

• Modo de trabalho normal e ecrã inteiro (full screen).

• Linha de comandos inteligente.

• Sistema SmartSave de armazenamento de dados seguro.

• Gestão de unidades de medida internacionais (métricas e imperiais).

• Sistema SmartHelp para aprendizagem durante a utilização.

Idiomas disponíveis

• Software: inglês, italiano, espanhol, português, alemão, francês.

• Vídeo tutorial: inglês, italiano, espanhol, português, alemão, francês.

• Ficheiros de exemplo: italiano.

• Guia de Introdução: inglês, italiano, espanhol, português, alemão, francês.

• Manual de utilização: inglês, italiano, espanhol, português, alemão, francês.

• Ajuda online: inglês, italiano, espanhol, português, alemão, francês.

• SmartHelp: inglês, italiano, espanhol, português, alemão, francês.

BIM

• Software: Autoria BIM (criação, edição e gestão de modelos de informação).

• Extensões: SierraSoft BIM Modeling, SierraSoft BIM Exchange, SierraSoft BIM Checking.

Standards e serviços openBIM geridos

• Troca dados: IFC 2x3, IFC 4.1, IFC 4.3 (Industry Foundation Classes, domínios: IfcRoad, IfcRail, IfcBridge, IfcMarineFacility, IfcBuilding) gerido pela extensão de software SierraSoft BIM Exchange.

• Colaboração: BCF (BIM Collaboration Format), somente exportação, gerido pelas extensões de software SierraSoft BIM Checking Clash e SierraSoft BIM Checking Validation.

• Requisitos de informações: IDS (Information Delivery Specifications) gerido pelas extensões de software SierraSoft BIM Modeling e SierraSoft BIM Checking Validation.

• Dicionário de dados: bSDD (buildingSMART Data Dictionary) gerido pela extensão do software SierraSoft BIM Modeling.

SierraSoft Roads produces data compatible with any Common Data Environment (CDE): from Autodesk Construction Cloud to Bentley ProjectWise, from Trimble Connect to Italian solutions. The BCF format ensures open and transparent BIM issue management, free from dependencies on proprietary platforms.
Outros formatos de troca de dados
• LandXML (Land Extensible Markup Language).

• Outros formatos “comuns” ou “familiares”.
• Certificações profissionais disponíveis: BIM Specialist disciplina Infraestruturas (UNI 11337-7 UNI/PdR 78:2020)

• Conformidade normativa: SierraSoft Roads cumpre as normas UNI 11337 e ISO 19650.

Digital twins, export construction sites and machine control integration

Sistemas de coordenadas

• Suporte para sistemas de coordenadas baseados nos standards EPSG, configuráveis de acordo com: Área geodésica, Sistema geodésico, Projeção plana, Origem cotas, Datum horizontal, Datum vertical, Grelhas e Geoides.

• Formatos de grelhas geridos: GR1, GR2, GK1, GK2 (Verto) , NTv2 (National Transformation version 2), NADCON (North American Datum Conversion).

• Formatos geóides geridos: GK1, GK2 (Verto), NTv2 (National Transformation version 2), NGS (National Geodetic Survey), GGF (Trimble Grid and Geoid File), GTG (Geodetic TIFF grids).

SIG e dados geoespaciais

• ESRI Shapefile (SHP): Importação com conversão de dados SIG para dados BIM e exportação com conversão de dados BIM para dados SIG.

• Google Maps Platform: Aquisição de mapas / imagens estáticas através do serviço Google Static Maps e aquisição de dados de elevação através do serviço Google Maps Elevation. São necessárias credenciais Google Key para aceder aos serviços.

• KML e KMZ: Exportação de dados e modelos em formato KML e KMZ para tratar dados geoespaciais em três dimensões no software Google Earth e no serviço Google Maps.

CAD

• Motor gráfico 3D de alto desempenho.

• CAD 3D completo.

• Inserção de elementos de desenho (linhas, arcos, textos, blocos, etc.).

• Ferramenta para alterar os elementos de desenho (mover, cortar, etc.).

• Ferramenta para a análise do desenho (distância, ângulos, etc.).

• Funções avançadas para desenho e edição.

• Gestão de subprojectos.

• Gestão WBS.

• Modos de visualização de desenho e realista.

• Gestão de estilos de desenho.

• Visualização 3D e em perspetiva com sombreado.

Imagens e fotos

• Gestão de imagens de varredura: carregamento e visualização.

• Gestão de imagens georreferenciadas.

• Download de mapas do Google Maps (requer SierraSoft BIM Exchange).

• Inserção de imagens sobre o modelo.

Levantamento e modelos

• Gestão de ficheiros de instrumentação topográfica (requer SierraSoft BIM Exchange).

• Inserir e editar pontos topográficos.

• Gestão de restrições livres e contornos.

• Triângulação vinculada automática.

• Download de MDT do Google Maps (requer SierraSoft BIM Exchange).

• Geração de curvas de nível

• União dos triângulos de um modelo com os modelos de eixo.

• Visualização de acordo com a escala de cores das cotas dos triângulos do modelo.

Nuvens de pontos

• Visualização das nuvens de pontos.

• Desenho direto sobre nuvens de pontos.

• Gestão simultânea de várias nuvens.

• Extracção de secções de nuvens em tempo real.

• Gestão de nuvens de pontos provenientes de sistemas de scanner a laser, lidar, mapeamento móvel e drones (UAV / APR).

• Conversão de vários formatos (LAS, XYZ, PTS, XCF, E57, DEM GeoTIFF, etc.) com o software “SierraSoft Mass Data Converter”.

Eixo

• Definição directriz: rectilíneo, curvas circulares, clotóides.

• Controlo normativo dos elementos da directriz integrados.

• Gestão de polilinhas de planimetria.

• Utilitário de extracção das polilinhas de planimetria.

• Diagrama da velocidade.

• Controlo normativo do diagrama das velocidades.

• Gestão de planimetria de traçado por meio de estilos personalizáveis.

Perfil

• Definição rasante: traineis, curvas circulares, curvas parabólicas.

• Verificação normativa dos elementos da rasante integrada.

• Gestão pente de perfil por meio de estilos personalizáveis.

• Gestão de polilinhas de perfil.

• Extracção de polilinhas de perfil por estilos personalizáveis.

Intersecções

• Gestão automática de intersecções de nível (cruzamentos, rotundas, etc.).

• Gestão automática de intersecções de vias (saídas, rampas, etc.).

• Definição de esquemas de intersecções de nível personalizados.

• Definição personalizada de sobreelevações nas intersecções de nível.

• Modificação gráfica das áreas de intersecção.

Secções tipo

• Gestão por PK das secções tipo do traçado.

• Gestão por PK das áreas de geração da planimetria do projecto.

• Geração completa e parcial da planimetria do projecto.

• Gestão por PK das características predefinidas e personalizadas das secções tipo (largura faixa de rodagem, bermas, inclinações de taludes, etc.).

• Cálculo automático por norma das sobreelevações.

• Gestão personalizada por curva e por PK das sobreelevações.

• Cálculo automático por norma das sobrelarguras.

• Gestão personalizada por curva e por PK das sobrelarguras.

• Definição de secções tipo personalizadas.

• Vasto arquivo de objectos paramétricos para definir as secções tipo.

Secções

• Inserção manual das secções.

• Visualização de secções dinâmicas.

• Gestão por PK da inserção automática das secções.

• Gestão por PK das áreas de geração das secções.

• Gestão por PK dos parâmetros de extracção das secções.

• Gestão por PK dos parâmetros de cálculo das áreas e dos volumes.

• Gestão de faixas de secções por meio de estilos personalizáveis.

• Gestão de polilinhas de secção.

• Extracção de polilinhas de secção por estilos personalizáveis.

• Cálculo das secções do terreno: de modelos em triângulos, linhas de descontinuidade e nuvens de pontos.

• Cálculo de áreas e volumes por estilos personalizáveis.

Norma

• Ambiente destinado à definição das normas.

• Personalização das normas.

• Verificação dos controlos normativos.

• Integração dos controlos normativos com os elementos da directriz e da rasante.

• Biblioteca de normas rodoviárias de referência.

Piquetagem

• Gestão da demarcação fundiária dos eixos e elementos de secções.

• Exportação para demarcação fundiária e controlo de máquina.

Quantidade e custos

• Gestão de quantidades para cálculo e custos por secções e entidades.

• Gestão de quantidades e os custos por WBS.

Compatibilidade

• Importação e exportação de ficheiros Geomatics Suite (.PST).

• Importação e exportação de ficheiros AutoCAD Autodesk® (.DXF, .DWG).
