Arbeiten mit BIM
Informationsmodellierung und Interoperabilität für Vermessung, Infrastrukturdesign und Bau
Arbeiten mit BIM (Building Information Modeling) bedeutet, in einer digitalisierten Umgebung zu arbeiten, in welcher Informationen unter Berücksichtigung definierter Regeln erstellt, verwaltet und ausgetauscht werden, für jeden verfügbar und verwendbar sind.
Ein Paradigmenwechsel
Die drei Elemente für die Arbeit mit BIM Die drei Elemente für die Arbeit mit BIM Die drei Elemente für die Arbeit mit BIM
BIM ist eine Innovation, die jedes einzelne Thema und jede einzelne Struktur in der Bauindustrie betrifft.
Mit BIM zu arbeiten bedeutet, ein aktiver Teil eines Prozesses der Wertschöpfungskette zu sein.
BIM ist die Verwaltung von elektronisch austauschbaren und nutzbaren Informationsinhalten für die Zusammenarbeit.
Arbeiten mit BIM erfordert drei Dinge: einen BIM-Ausführungsplan (BEP), einen koordinierenden Manager und eine Software-Plattform, die sowohl die Informationsmodellierung als auch die Koordinierungsaktivitäten verwaltet.
Wenn Sie nicht über alle drei Elemente verfügen, dann arbeiten Sie nicht mit BIM.
Die Verwaltung eines virtuellen Modells ohne einen BIM-Ausführungsplan oder ohne Koordination mit anderen Gewerken ist keine Arbeit mit BIM, sondern nur die Erstellung von Informationsmodellen.
BIM für die Infrastruktur
Eine Plattform für die Modellierung, den Austausch und die Überprüfung

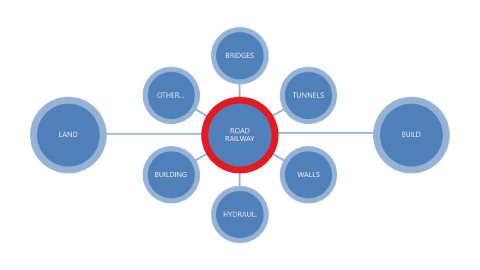

Die BIM für die Infrastruktur (Straßen, Brücken, Tunnel, Flughäfen, Häfen, Eisenbahnen, U-Bahnen, hydraulische Projekte, Vermessungsarbeiten) verwendeten BIM-Informationen weisen ganz andere Merkmale auf als die für Gebäude, Unterschiede, die mit speziellen Werkzeugen und Lösungen gelöst werden müssen.
Zu den kritischen Punkten für BIM für die Infrastrukturplanung gehören die Verwaltung sehr umfangreicher Modelle, das Vorhandensein von Informationen, die sich nicht auf grafische Objekte beziehen, das Design für Achsen, Profile und Schnitte, die Modellierung, die hauptsächlich für extrudierte Oberflächen verwendet wird, und die Verwaltung von großen Dateien.
Die auf der M3-Plattform basierenden Produkte von SierraSoft (SierraSoft Roads und SierraSoft Land) erfüllen dank ihrer Funktionalitäten die spezifischen Anforderungen für BIM für die Infrastruktur.
SierraSoft Land entdecken >
SierraSoft Roads entdecken >
Die Grundlagen

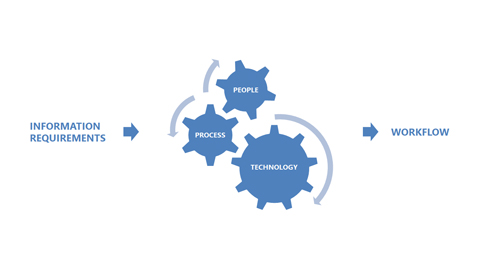

Die drei Elemente für die Arbeit mit BIM
Um mit BIM konform zu arbeiten, ist es notwendig, die folgenden Elemente zu verwalten, die die Basis für BIM bilden:
Informationsmodellierung:
BIM ist die Strukturierung von Informationen.
Informationen sind der wichtigste Teil der Planung und müssen entsprechend der Regelwerke umgesetzt werden.
Das Informationsmodell bestimmt die Struktur, den Herstellungszyklus und die Verfügbarkeit der Informationen.
Interoperabilität:
BIM ist der Austausch von Informationen.
Die in den Informationsmodellen enthaltenen Informationen sollten zwischen verschiedener Software und verschiedenen Beteiligten ausgetauscht und genutzt werden können.
Die Fähigkeit von BIM, Informationen auszutauschen und zu verwenden, ermöglicht die Zusammenarbeit aller Projektbeteiligten.
Analyse und Prüfung:
BIM ist die Koordination und Kontrolle von Informationen.
Die Informationsmodelle müssen analysiert und überprüft werden, einzeln oder gesamt, um Fehler und Unstimmigkeiten zu beseitigen.
Spezialisten
Drei Spezialisten arbeiten mit BIM
Menschen sind der Schlüssel für eine funktionierende Prozesskette. Sie benötigen spezifische Sachkenntnisse sowohl beim Entwurf, als auch bei der Strukturierung und beim Austausch der Informationen, bei der Koordination und dem Management von BIM-Projekten.
Diese Fachleute sind vor allem:
-
BIM Spezialist:
Ein Konstrukteur für das Management und die Informationseingabe.
-
BIM Coordinator:
Ein Koordinator des Informationsaustauschs.
-
BIM Manager:
Ein Manager des digitalen Prozesses.
BIM Modeling und Koordination
SierraSoft M3 ist die Plattform für BIM
BIM ist ein digitaler Prozess und benötigt die Verwendung entsprechender Software.
Werkzeuge für die Modellerstellung, den Modellaustausch, die Analyse und die Überprüfung sind notwendig.
Informationsmodelle müssen mit definierten Verfahren, Regeln und Arbeitsabläufen in Einklang sein.
Die Software basierend auf der M3 Plattform hat spezielle Erweiterungen für BIM:
-
BIM Modeling:
Für erweiterte Modellierung.
-
BIM Exchange:
Für den Informationsaustausch.
-
BIM Checking:
Für Überprüfung und Analyse des Informationsmodells.
M3 Framework entdecken >
SierraSoft BIM Modeling
Strukturierung der Informationen
Der Informationsgehalt der Modelle macht den Wert von BIM aus. Die Daten der Informationsmodelle müssen: strukturiert, konsistent, überprüfbar, miteinander verbunden und interoperabel sein.
Der Zweck der Informationsmodellierung ist die Erstellung, Änderung und Entwicklung aller nützlichen Informationen, um einen Mehrwert für das Projekt in all seinen Phasen zu erzielen: vom Entwurf bis zur Wartung.
Mit SierraSoft BIM-Modeling ist es möglich:
-
Um eine unabhängige, parallele und miteinander verbundene Strukturierung der Projektdaten zu erhalten;
-
Um sowohl grafische als auch nicht-grafische Informationen zu erstellen und zu ändern;
-
Um die automatische Zusammenstellung von projektbezogenen Informationen zu verwalten;
-
So analysieren Sie die BIM-Daten des Projekts;
-
Um Informationen aus einem importierten BIM-Modell umzustrukturieren, zu bereinigen und zu integrieren.
Die BIM-Modellierung von SierraSoft ist ein wesentliches Werkzeug für BIM-Spezialisten zur Erstellung und Verwaltung von Informationsmodellen auf der Grundlage des BIM-Ausführungsplans.
SierraSoft BIM-Modeling ist für SierraSoft Land und SierraSoft Roads Roads als (kostenpflichtige) Erweiterung des Gold-Servicevertrags verfügbar.
SierraSoft BIM Exchange
zweckmäßiger Austausch
Die in den Informationsmodellen enthaltenen Informationen können in einem multidisziplinären Umfeld ausgetauscht und genutzt werden.
Der Austausch muss immer den Kontext und das Ziel des Austauschs berücksichtigen. Die Schnittstelle zwischen dem Modellersteller und dem Empfänger erfolgt nach genauen Regeln, die im BIM-Ausführungsplan definiert sind.
Mit SierraSoft BIM Exchange ist es möglich:
-
Informationen auszutauschen (Import/Export);
-
Informationen auszuwählen, die im Import und Export ausgetauscht werden sollen;
-
Verwalten offener Formate (IFC 2x3, IFC 4x1, IFC 4x3 und LandXML);
-
Remodellierung der proprietären oder offenen Formate (DXF, DWG, IFC 2x3, IFC 4x1 und IFC 4x3);
-
Informationsmodelle und Dokumente zu synchronisieren.
Der SierraSoft BIM Exchange ist ein grundlegendes Werkzeug sowohl für BIM-Spezialisten als auch für BIM-Koordinatoren.
SierraSoft BIM-Exchange ist in SierraSoft Land und SierraSoft Roads im Gold-Servicevertrag enthalten.
SierraSoft BIM Checking
Analysieren und überprüfen der Informationsmodelle
Damit Informationsmodelle angewendet werden können, müssen sie die Anforderungen auf Vollständigkeit, Übertragbarkeit und Konsistenz erfüllen.
Alle Informationsmodelle eines Projekts müssen miteinander in Beziehung stehen und mit Referenzregeln koordiniert werden.
Mit SierraSoft BIM-Checking ist es möglich:
-
Zur Analyse und Überprüfung von Interferenzen (Kollisionserkennung);
-
Zur Analyse und Überprüfung von Informationsinkonsistenzen (Modell-E-Code-Prüfung);
-
Zur Lösung von Interferenz- und Inkonsistenzproblemen.
SierraSoft BIM-Checking ist ein Werkzeug, das für BIM-Koordinatoren entwickelt wurde, aber auch für BIM-Spezialisten zur Unterstützung und bei der Erstellung von Informationsmodellen sehr nützlich ist.
SierraSoft BIM-Checking ist noch nicht verfügbar. Es wird für SierraSoft Land und SierraSoft Roads als (kostenpflichtige) Erweiterung des Gold-Servicevertrags verfügbar sein.
Die BIM-Zertifizierung
Werden Sie ein BIM-zertifizierter Experte
BIM erfordert spezifische, kompetente und zertifizierte Fachleute.
Das Schulungsangebot von SierraSoft umfasst Kurse, die Ihnen helfen, die Fähigkeiten zu erwerben, die Sie für die Arbeit im BIM-Bereich benötigen, und die Sie auf die Prüfungen zur Erlangung der professionellen Zertifizierung als BIM-Experte vorbereiten.
Die Zertifizierung als BIM-Experte wird von ICMQ in Übereinstimmung mit der Vorschrift UNI 11337 (Digitale Verwaltung der Informationsprozesse) und der Vorschrift UNI CEI EN ISO/IEC 17024 (Allgemeine Anforderungen an Einrichtungen, die die Zertifizierung von Personen durchführen) ausgestellt.
SierraSoft ist eine ICMQ-Bewertungsstelle für die Zertifizierung von Fachleuten wie BIM-Spezialist für SierraSoft Roads. SierraSoft organisiert und verwaltet als ICMQ-Bewertungsstelle nicht nur die Ausbildung, sondern auch die Prüfungen für die Zertifizierung zum BIM-Spezialisten.
